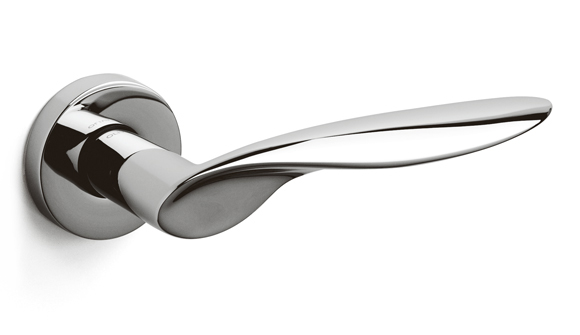

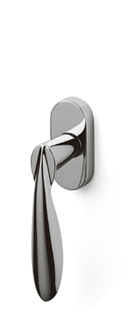

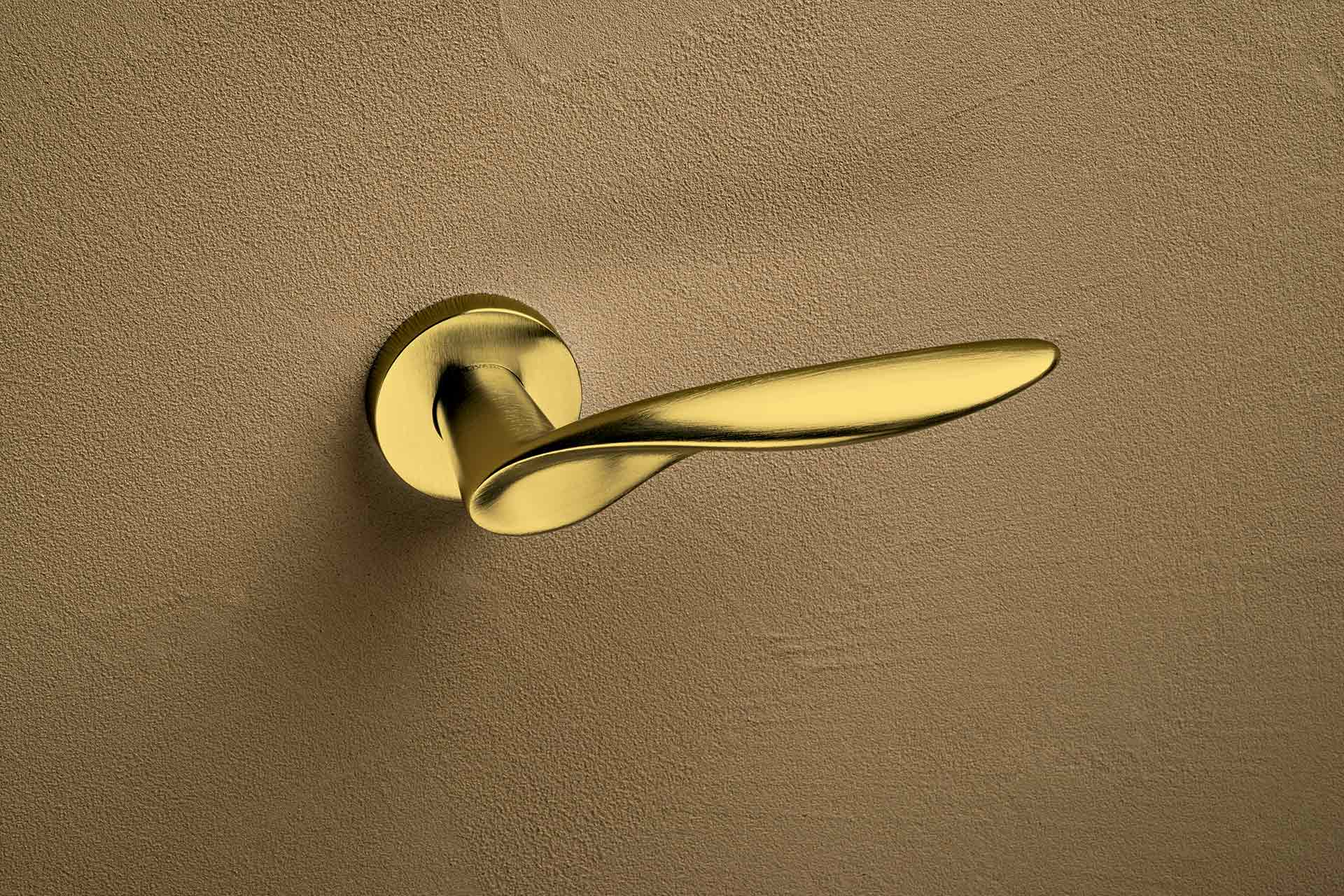

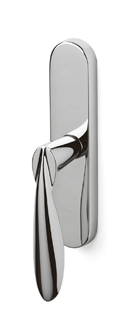

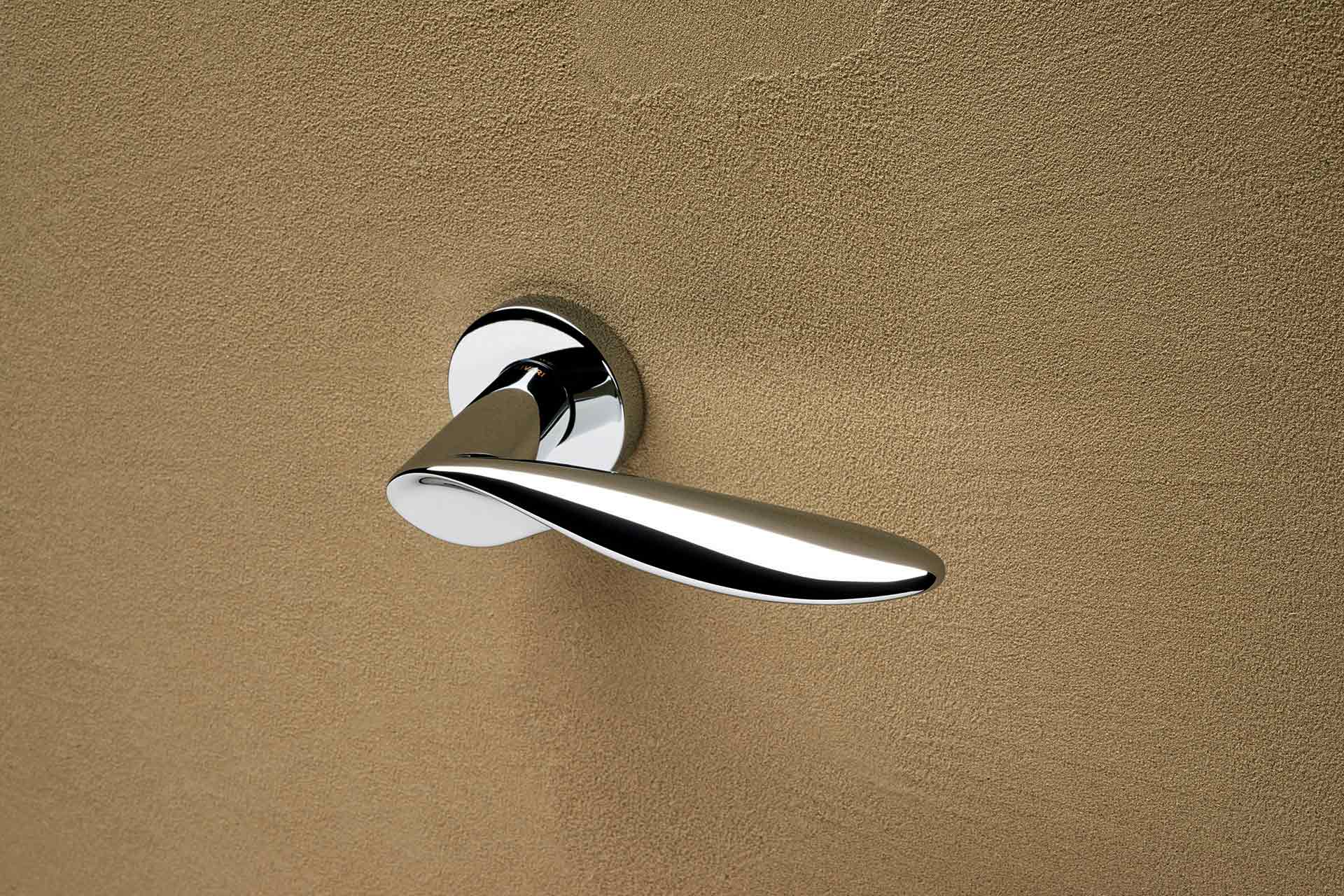

Maniglia Olivari modello WIND

Contattaci per un preventivo

Studio Olivari 2003

Il susseguirsi di curve che si muovono in maniera aggraziata e filante disegna una maniglia piacevole da guardare, ma anche da impugnare. SCHEDA TECNICA

CHIEDI INFORMAZIONI

Clear
COD: M187 Categorie: , Marchio:
Descrizione

​IT
● Inserire nella serratura il ferro quadro (1) con la svasatura rivolta verso il basso (1A), centrandolo rispetto allo spessore
porta (1B).
● Lato destro: inserire la DIMA (D) sul ferro quadro (1) attraverso il foro (F) e allinearla verticalmente alla porta.
○ Verificare attentamente che il quadro (1) sia posizionato perpendicolarmente rispetto al piano della porta (1C).
○ Segnare i 3 fori RDX per la sottorosetta destra (2).
○ Con bocchetta patent segnare i 2 fori B70 o B90 per la sottobocchetta (4) in base alla serratura a disposizione.
Nel caso di bocchetta yale togliere la DIMA (D) e presentare direttamente la sottobocchetta (4) sul cilindro e segnare i 2 fori.
○ Togliere la DIMA (D) e forare con una punta Ø2mm per una profondità di circa 3mm.
○ Inserire la sottorosetta destra (2) sul ferro quadro (1) con le scritte rivolte verso l’alto (2A) e avvitare le viti (9).
● Lato sinistro: inserire la DIMA (D) sul ferro quadro (1) attraverso il foro (F) e allinearla verticalmente alla porta.
○ Verificare attentamente che il quadro (1) sia posizionato perpendicolarmente rispetto al piano della porta (1C).
○ Segnare i 3 fori RSX per la sottorosetta sinistra (3).
○ Con bocchetta patent segnare i 2 fori B70 o B90 per la sottobocchetta (4) in base alla serratura a disposizione.
Nel caso di bocchetta yale togliere la DIMA (D) e presentare direttamente la sottobocchetta (4) sul cilindro e segnare i 2 fori.
○ Togliere la DIMA (D) e forare con una punta Ø2mm per una profondità di circa 3mm.
○ Inserire la sottorosetta sinistra (3) sul ferro quadro (1) con le scritte rivolte verso l’alto (3A) e avvitare le viti (9).
● Su entrambe i lati: applicare a pressione le rosette (5) con il taglio (13) rivolto verso il basso.
● Lato destro: inserire l’impugnatura (7) sul ferro quadro (1), mantenendolo centrato rispetto allo spessore porta (1B) e
avvitare a fondo il grano (11) con la chiave (12).
● Lato sinistro: ripetere l’operazione con l’impugnatura (8).
● Su entrambe i lati: fissare la sottobocchetta (4) con le viti (10) quindi applicare a pressione la bocchetta (6) con il taglio
(13) rivolto verso il basso.
